Krátka odpoveď, skôr než začnete čítať
EHS Quint je tepelné čerpadlo, ktoré zvláda kúrenie, chladenie aj teplú vodu — a dve z nich vie robiť naraz. Naraz beží vždy jedna funkcia na strane vody (kúrenie, chladenie alebo ohrev teplej vody) a jedna na strane vzduchu (chladenie alebo kúrenie izieb) — napríklad chladíte izby a zároveň sa ohrieva voda. Všetky tri veci súčasne nerobí. Jedna vonkajšia jednotka obsluhuje vykurovaciu vodu do radiátorov alebo podlahovky, klimatizačné jednotky v izbách aj zásobník teplej úžitkovej vody.
Najzaujímavejšia je rekuperácia tepla. Keď v lete chladíte spálňu, vzniká odpadové teplo. Bežná klimatizácia ho vyfúka von do dvora. Quint ho podľa výrobcu zachytí a pošle do zásobníka na teplú vodu — takže chladíte izbu a zároveň si ohrievate vodu.
Kúri do −25 °C, vykurovaciu vodu dodá do 65 °C (keď je vonku aspoň −5 °C) a beží na chladive R32. Tie tri údaje sú z technického listu: prvý hovorí o zime, druhý o teplote vody pre podlahovku a nízkoteplotné radiátory, tretí o chladive.
Prečo sa volá Quint
SAMSUNG predstavuje Quint ako jedno tepelné čerpadlo s piatimi funkciami. Sú to kombinácie vykurovania, chladenia a ohrevu teplej úžitkovej vody — vrátane súčasnej prevádzky a rekuperácie tepla. Podstata je, že systém nemusí robiť len jednu vec naraz, a preto podľa výrobcu znižuje potrebu viacerých samostatných zariadení.
Znie to ako detail v katalógu, ale práve to odlišuje Quint od lacnejších riešení. Poďme na dve veci, ktoré z toho vyplývajú — a ktoré stoja za celý tento článok.
Rekuperácia tepla: v lete chladíte a pritom ohrievate vodu
Keď klimatizácia chladí miestnosť, nerobí nič iné, než že teplo z izby presunie inam. To „inam“ je pri bežnej klimatizácii vonkajší vzduch — teplo skončí vo dvore a nikomu neposlúži.
Quint s tým podľa výrobcu nakladá inak: teplo odvádzané pri chladení vzduchu nasmeruje do zásobníka na teplú úžitkovú vodu namiesto toho, aby ho vypustil von. Prakticky to znamená, že v horúcom letnom dni, keď klimatizácia beží aj tak, sa vám teplá voda ohrieva z tepla, ktoré by inak zmizlo.
Výrobca k tomu uvádza aj konkrétne čísla. Pri prevádzke s rekuperáciou tepla systém zvláda kombinačný pomer až 200 % — vodná časť môže bežať na 100 % výkonu a vzduchové jednotky tiež na 100 %, spolu teda dvojnásobok nominálneho výkonu vonkajšej jednotky. Pri súčasnom kúrení vody aj vzduchu je to až 130 %. Rekuperácia má aj dolnú hranicu vonkajšej teploty — podľa technického listu funguje od 10 °C nahor, čo je presne to obdobie, kedy sa chladí. Jedno obmedzenie treba poznať: pri rekuperácii sú všetky vzduchové jednotky buď v chladení a vodná časť kúri, alebo naopak — nedá sa, aby časť vzduchových jednotiek chladila a časť kúrila.
Je to jedna z tých vecí, ktoré na papieri vyzerajú ako technický detail, a pritom sa dotýkajú položky, ktorú platíte celý rok. Koľko presne ušetríte, závisí od toho, koľko v lete chladíte a koľko teplej vody miniete — konkrétne číslo vám povieme z vašej spotreby, nie z katalógu.
Súčasné kúrenie a chladenie — a v čom je to iné než TDM Plus
SAMSUNG má v ponuke aj staršie riešenie TDM Plus, ktoré takisto obsluhuje vodu aj klimatizáciu z jednej vonkajšej jednotky.
Quint podľa výrobcu poskytuje súčasné chladenie a vykurovanie v rôznych zónach domu cez jeden integrovaný systém: klimatizačné jednotky v izbách chladia, kým vodný okruh s podlahovkou alebo radiátormi kúri.

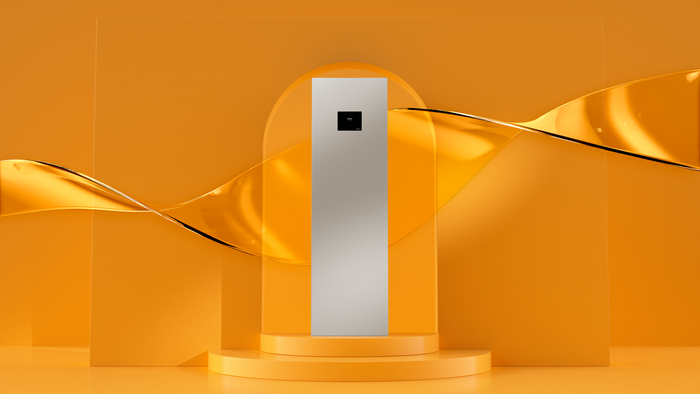

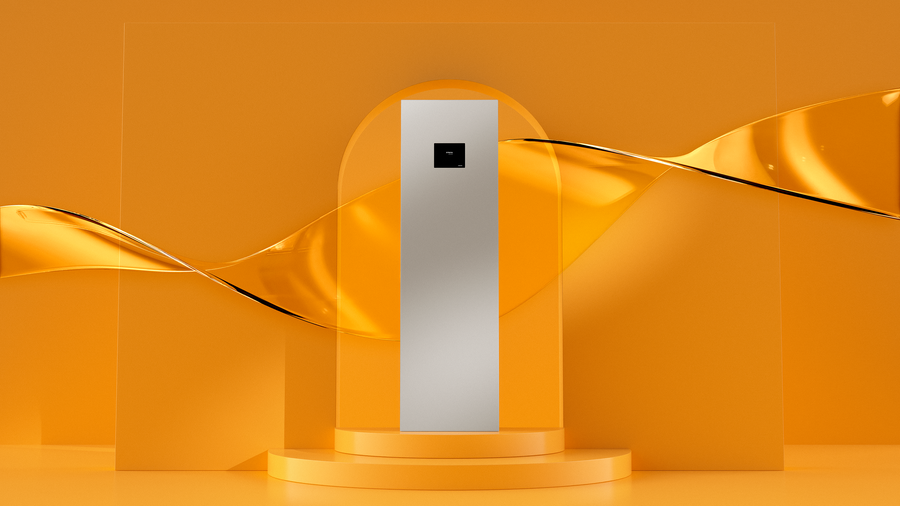

Rozdiely sú aj v dvoch číslach, ktoré rozhodujú najčastejšie. Teplota vody: Quint dodá až 65 °C (keď je vonku aspoň −5 °C), zatiaľ čo TDM Plus ClimateHub má rozsah do 55 °C. Chladivo: Quint beží na R32 s GWP 675, TDM Plus na staršom R410A s GWP 2 088. Samsung tieto dve jednotky v technických podkladoch sám porovnáva — vonkajšiu jednotku Quint stavia proti „tradičnej vonkajšej jednotke EHS R410A TDM+“.
Nehovoríme, že TDM Plus je zlý — má svoje miesto a rozoberáme ho v samostatnom článku SAMSUNG TDM Plus. Hovoríme, že ak riešite nový projekt a rozhodujete sa medzi nimi, tieto tri rozdiely by ste mali poznať skôr, než podpíšete.
Do akej zimy kúri
Technický list výrobcu uvádza prevádzkový rozsah vonkajšej teploty −25 až 43 °C pre vykurovanie cez vodný okruh (pripojené klimatizačné jednotky kúria pri vonkajšej teplote −25 až 24 °C), 10 až 46 °C pre chladenie cez vodný okruh a −25 až 43 °C pre prípravu teplej úžitkovej vody. Podľa leafletu je tá posledná hodnota novinka: rozsah pre teplú vodu SAMSUNG rozšíril z pôvodných +35 °C na +43 °C, takže systém zvládne ohrievať vodu aj počas horúčav bez toho, aby si musel pomáhať elektrickým ohrievačom.
Zaujímavejší než samotný rozsah je údaj o výkone pri mraze. Technický list výrobcu uvádza, že oba modely (AE125 aj AE160) si držia 100 % menovitého vykurovacieho výkonu až do −10 °C (údaj bez odmrazovania; s odmrazovaním je pri −10 °C a vode 35 °C výkon 12,4 kW pri modeli AE125 a 13,5 kW pri modeli AE160). To je podstatné, lebo pri tepelných čerpadlách býva problémom práve to, že s klesajúcou teplotou stráca jednotka výkon presne vtedy, keď ho najviac potrebujete — a tu sa to podľa výrobcu deje až v silnejšom mraze.
Aj tak platí, čo hovoríme pri každom tepelnom čerpadle: rozsah do −25 °C znamená, že jednotka pracuje, nie že pri −25 °C dá rovnaký výkon ako pri nule. Preto sa výkon navrhuje na tepelnú stratu konkrétneho domu, nie podľa katalógového čísla.
65 °C: čo to znamená pre vaše radiátory
Najčastejšia obava pri prechode z plynového kotla znie: budem musieť vymeniť radiátory za podlahovku? Rozhoduje o tom, akú teplú vodu zdroj dokáže dodať.
SAMSUNG uvádza, že vďaka chladivu R32 dosahuje Quint teplotu vody až 65 °C a je vhodný pre nové aj rekonštruované budovy. Výrobca k tomu pridáva upresnenie: 65 °C platí, keď je vonku −5 °C alebo teplejšie. V silnejšom mraze najvyššia teplota vody postupne klesá (pri −25 °C je to 40 °C) a výsledok závisí od reálnych podmienok. Quint si poradí s podlahovým vykurovaním aj s nízkoteplotnými radiátormi; či stačia vaše staršie radiátory, posúdime pri obhliadke.
Poctivo dodáme druhú stranu: čím vyššiu teplotu vody tepelné čerpadlo vyrába, tým nižšia je jeho účinnosť. Kúrenie na 55 °C je lacnejšie než na 65 °C, podlahovka s 35 °C najlacnejšia. Že to ide, teda neznamená, že je to optimálne — a práve to treba prepočítať pred rozhodnutím. Rozoberáme to v článku Mám radiátory a starý plynový kotol. Musím pri tepelnom čerpadle prerábať celé kúrenie?.
Chladivo R32 a čo to znamená pre vás o desať rokov
Vonkajšia jednotka Quint beží podľa technického listu na chladive R32 s továrenskou náplňou 2,70 kg, čo zodpovedá 1,82 tony ekvivalentu CO₂. GWP chladiva R32 je 675 — oproti 2 088 pri staršom R410A.
Prečo to spomíname aj u zákazníka, ktorý ekológiu nerieši: európska regulácia F-plynov postupne obmedzuje chladivá s vyšším GWP, medzi ktoré patrí aj R32 (GWP 675) — hoci je nižšie než staršie R410A (2 088). Obmedzenia sa týkajú uvádzania nových zariadení na trh od dátumov, ktoré závisia od typu a výkonu zariadenia; už nainštalované zariadenie sa tým nezakazuje a náhradné diely na jeho servis sú povolené. SAMSUNG uvádza, že Quint používa výhradne R32. Čo to znamená pre konkrétnu zostavu, rozoberieme pri návrhu.
Poznámka k inštalácii: podľa pravidiel výrobcu smie systém inštalovať len technik certifikovaný pre prácu s fluórovanými skleníkovými plynmi. Nie je to formalita — pri každej inštalácii to vyžadujú aj predpisy o F-plynoch.
Výkon, hlučnosť a rozmery
Quint sa dodáva v dvoch veľkostiach: 12,5 kW (AE125) a 16 kW (AE160). Pri modeli AE125 uvádza výrobca v technickom liste vykurovací výkon 12,5 kW a COP 4,66 pri výstupnej vode 35 °C, respektíve 12,1 kW a COP 2,9 pri 55 °C. Chladiaci výkon je 12,5 kW pri EER 4,01 (výstupná voda 18 °C, vonkajšia teplota 35 °C).
Sezónna účinnosť je tam, kde to rozhoduje o účte. Pri výstupnej vode 35 °C (typicky podlahové kúrenie) uvádza výrobca SCOP 4,67 pri modeli 12,5 kW (4,64 pri modeli 16 kW) a energetickú triedu A+++. Pri 55 °C, teda pri radiátorovej sústave, klesá na SCOP 3,32 (3,31 pri modeli 16 kW) a triedu A++. Je to presne to číslo, ktoré ukazuje, prečo sa oplatí kúriť čo najnižšou teplotou vody — pri 35 °C je sezónna účinnosť citeľne vyššia než pri 55 °C (4,67 oproti 3,32 pri modeli 12,5 kW).
Hlučnosť: akustický tlak vonkajšej jednotky v 1 m pred jednotkou je 49 dB(A) pri vykurovaní a pri chladení 51 dB(A) (model AE125) alebo 55 dB(A) (model AE160), akustický výkon 62 dB(A) (model AE125). Jednotka má aj tichý nočný režim, v ktorého najtichšom stupni výrobca uvádza 35 dB(A) (údaj z 5 m, nie z 1 m, takže sa s číslami vyššie nedá priamo porovnať) — a podľa výrobcu je celkovo tichšia než predchádzajúca generácia TDM+ na R410A. Aj tak platí, že pri umiestnení treba myslieť na okná spální, vašich aj susedových. Súvislosti rozoberáme v článku Hlučnosť tepelného čerpadla.

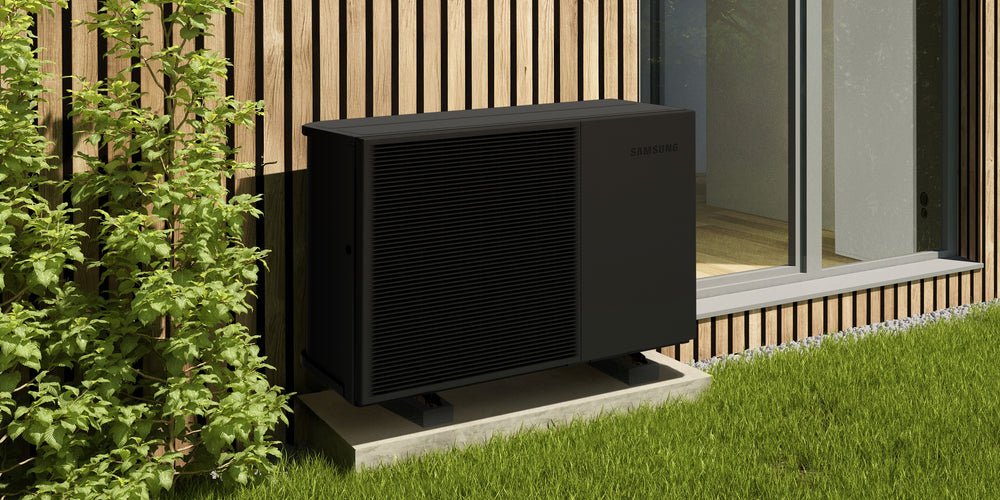

Rozmery a hmotnosť: 1 270 × 850 × 500 mm a 126,5 kg, prietok vzduchu 87 m³/min. Vonkajšia jednotka má čierny dizajn a potrebuje okolo seba voľný priestor kvôli prúdeniu vzduchu — žiadny tesný zákryt ani skrinka na mieru, ktorá jej uzavrie výdych.
Čo sa dá pripojiť. Ku Quintu sa dajú zapojiť klimatizačné jednotky SAMSUNG, ktoré výrobca schválil pre Quint, vo výkonoch od 1,5 do 9 kW — nástenné jednotky, jednocestné kazety WindFree aj kanálové jednotky LSP a MSP. Viaceré izby sa tak dajú riadiť samostatne a odpadá potreba zvlášť stojacej klimatizácie. Rozhoduje súčet menovitých výkonov pripojených jednotiek: podľa výrobcu musí vyjsť 6,3 až 12,5 kW pri modeli 12,5 kW a 7,3 až 14,5 kW pri modeli 16 kW. Či sa do tohto rozsahu zmestí vaša požiadavka, posúdime pri zameraní. Na strane vody sa systém spája s vnútornou jednotkou ClimateHub (so zásobníkom 200 litrov), s nástennou hydro jednotkou alebo so samotnou ovládacou súpravou.
Jedna praktická vec, ktorú ocení váš inštalatér aj vy. Vonkajšia jednotka sa k ClimateHubu alebo hydro jednotke pripája vodným potrubím, nie chladivovým. Chladivo sa tak do ClimateHubu ani do hydro jednotky nedostane. Klimatizačné jednotky sa však pripájajú chladivovým potrubím, takže po ich pripojení sa do domu dostane aj mierne horľavé chladivo R32 (skupina A2L). Preto má systém bezpečnostné prvky: snímač úniku chladiva je vstavaný v klimatizačných jednotkách, uzatváracie ventily sú vo vonkajšej jednotke a alarm zabezpečuje káblový ovládač, bez ktorého klimatizačná jednotka nepracuje. Podľa leafletu tak systém spĺňa normy pre chladivá skupiny A2L podľa IEC 60335-2-40:2018 a EN 378-1:2016. V miestnostiach s klimatizačnými jednotkami výrobca určuje aj minimálnu plochu miestnosti a minimálnu výšku montáže — to posúdime pri zameraní.
Ako sa Quint ovláda: 7" dotykový displej a SmartThings
Ovládanie má dve vrstvy a v praxi používate obe — ale tá prvá je iná, než ste možno zvyknutí z bežných tepelných čerpadiel.

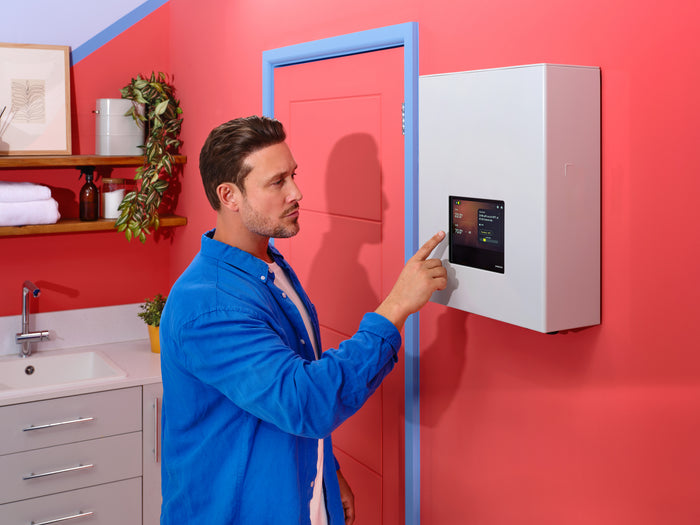

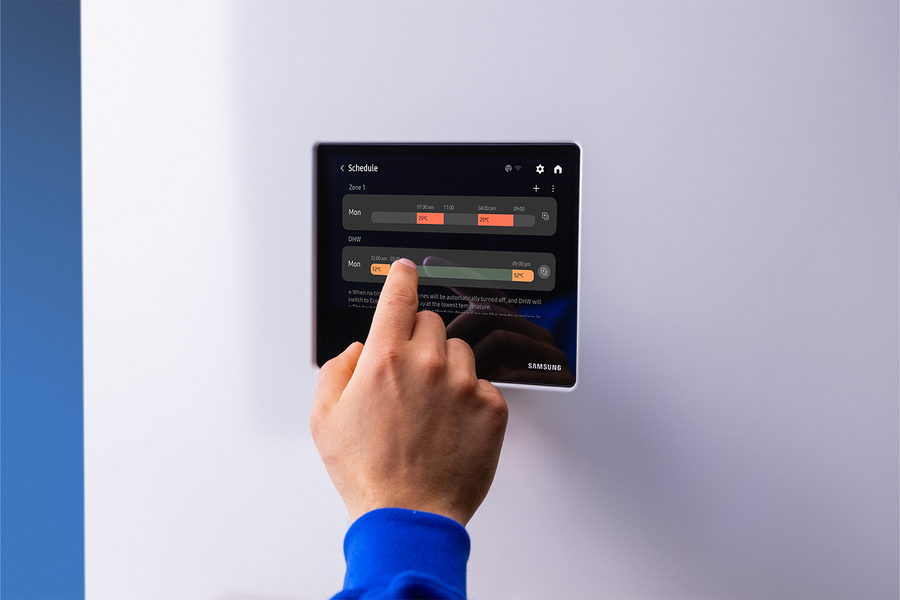

Sedempalcový dotykový displej je zabudovaný priamo vo vnútornej jednotke. Nie je to malá krabička s tlačidlami niekde na chodbe; je to plnohodnotná dotyková obrazovka na čele ClimateHubu. Výrobca ju navyše robí odnímateľnú: štandardne ju odnesiete 2 metre od jednotky a s voliteľným predlžovacím káblom až 30 metrov — čerpadlo tak môže stáť v technickej miestnosti a ovládate ho z chodby. Na nej sa nastavuje logika kúrenia: teplotné krivky, príprava teplej vody a časové plány.
Čo z toho reálne používate: každá vykurovacia zóna má vlastný týždenný plán s teplotnými bodmi cez deň, a teplá voda má plán samostatne — takže si ju môžete nechať ohrievať napríklad pred ránom a podvečer, nie nepretržite. Mimo naplánovaného času sa zóny vypnú a príprava teplej vody prejde do úsporného režimu. Presne toto je nastavenie, ktoré rozhoduje o výške účtu.

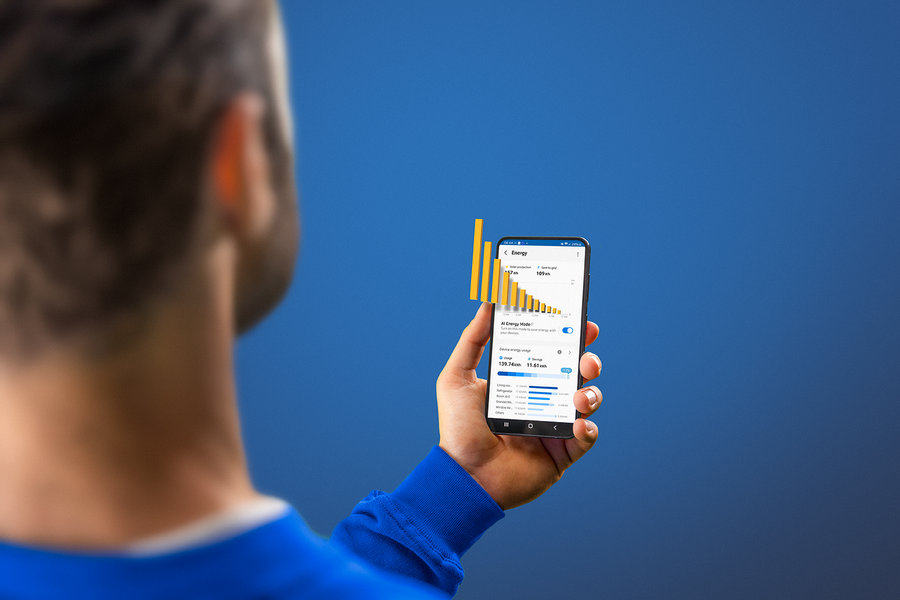

Aplikácia SmartThings je druhá vrstva a tú budete otvárať bežne — z telefónu upravíte teplotu, prepnete režim a pozriete si prevádzku bez toho, aby ste chodili k jednotke. Je to tá istá aplikácia, v ktorej máte aj ostatné zariadenia SAMSUNG, takže čerpadlo nájdete vedľa nich v jednom zozname. Výrobca k tomu uvádza dve podmienky: Wi-Fi pripojenie a účet Samsung. Čo všetko appka vie, rozoberáme v článku Ovládanie klimatizácie SAMSUNG cez SmartThings.
K pripojeným klimatizačným jednotkám sa káblový ovládač s alarmom kupuje zvlášť; výrobca ho predpisuje v každej miestnosti s takouto jednotkou (bez neho jednotka nepracuje). Praktická poznámka z inštalácií: nastavenie teplotnej krivky je tá jediná vec, ktorá rozhodne, či budete platiť rozumne alebo zbytočne veľa — a appka to nezachráni. Preto systém pri odovzdaní nastavujeme s vami a vysvetlíme, čo ktorý parameter robí.
Pre aký dom sa Quint hodí — a pre aký nie
Hodí sa, ak staviate alebo rekonštruujete dom, kde má byť kúrenie, klimatizácia v izbách aj príprava teplej vody, a chcete to mať na jednej vonkajšej jednotke. Práve v tejto situácii sa zmysluplne využije rekuperácia tepla aj súčasná prevádzka — teda to, za čo pri Quinte platíte.
Nehodí sa, ak riešite len vykurovanie a klimatizáciu nechcete. Vtedy je jednoduchšie a lacnejšie klasické tepelné čerpadlo EHS v prevedení Mono, Split alebo ClimateHub so zásobníkom priamo v jednotke — tie tiež pracujú s R32 a dodajú vodu do 65 °C, len neobsluhujú vzduchové jednotky. Aj pri nich však platí to isté, čo sme napísali vyššie o Quinte: najvyššiu teplotu vody drží čerpadlo len po určitú vonkajšiu teplotu a hranica je pri každom rade inde. Je to parameter, ktorý rozhoduje o tom, či vám vystačia existujúce radiátory — pre konkrétny model vám ho povieme skôr, než sa rozhodnete.
A nehodí sa ani do malého bytu či na jednu prehriatu miestnosť — tam je namieste klimatizácia, nie tepelné čerpadlo tejto veľkosti. Ktoré rady klimatizácií SAMSUNG máme v ponuke, rozoberáme v článku Čo je WindFree a ktoré rady SAMSUNG ho majú.
Čo vás pravdepodobne brzdí
Za roky obhliadok počúvame stále tie isté obavy. Tu sú aj s poctivou odpoveďou.
„V zime to nebude kúriť a zostaneme v zime.“ Prevádzkový rozsah je do −25 °C a pri oboch modeloch uvádza výrobca plný výkon aj pri −10 °C (údaj bez odmrazovania). Podstatnejší než katalógové číslo je však návrh: keď je výkon nadimenzovaný na tepelnú stratu vášho domu, zimu pokryje. Preto robíme výpočet, nie odhad.
„Budem musieť prerábať celý dom.“ Nie vždy — Quint dodá vodu až 65 °C (platí, ak je vonku aspoň −5 °C; v silnejšom mraze najvyššia teplota vody klesá, pri −25 °C je to 40 °C), takže si poradí s podlahovým vykurovaním aj s nízkoteplotnými radiátormi. Či stačia aj vaše radiátory, zistíme pri obhliadke.
„Je to veľká jednotka a sused sa bude sťažovať.“ Áno, 49 dB(A) a 126,5 kg nie je malé zariadenie a nebudeme to zľahčovať. Preto pri zameraní riešime umiestnenie vzhľadom na okná spální. Je to lacné vyriešiť dopredu a drahé opravovať potom.
„Neplatím si zbytočne za funkcie, ktoré nevyužijem?“ To je správna otázka. Ak v dome nebude klimatizácia, Quint vám neodporučíme — dostanete jednoduchšie a lacnejšie EHS Mono alebo Split. Rekuperácia tepla a súčasná prevádzka dávajú zmysel len tam, kde sa naozaj chladí.
„Kto mi to bude servisovať o päť rokov?“ My. Predaj, projekciu, montáž aj servis máme pod jednou strechou a pôsobíme od roku 2004 — nie sme sprostredkovateľ, ktorý vás po montáži odovzdá niekomu inému. Inštaláciu navyše musí robiť technik certifikovaný pre F-plyny — vyžadujú to predpisy aj výrobca.
Zostavy EHS Quint s cenou
Quint kupujete ako set: vonkajšia jednotka a hydro jednotka v jednej cene. Zostavy sa líšia výkonom, zásobníkom teplej vody a počtom vykurovacích zón (napríklad podlahovka a radiátory, každé s vlastnou teplotou vody). Každá má vlastnú kartu s cenou, parametrami a odpoveďami na najčastejšie otázky.
12,5 kW, 1-fázové (230 V): bez zásobníka, 1 zóna, bez zásobníka, 2 zóny, so zásobníkom 200 l, 1 zóna, so zásobníkom 200 l, 2 zóny.
16 kW, 1-fázové (230 V): bez zásobníka, 1 zóna, bez zásobníka, 2 zóny, so zásobníkom 200 l, 1 zóna, so zásobníkom 200 l, 2 zóny.
12,5 kW, 3-fázové (400 V): bez zásobníka, 1 zóna, bez zásobníka, 2 zóny, so zásobníkom 200 l, 1 zóna, so zásobníkom 200 l, 2 zóny.
16 kW, 3-fázové (400 V): bez zásobníka, 1 zóna, bez zásobníka, 2 zóny, so zásobníkom 200 l, 1 zóna, so zásobníkom 200 l, 2 zóny.
Cena na karte je cena setu bez montáže a bez klimatizačných jednotiek. Ktorú zostavu vybrať, vám povieme po zameraní — vrátane toho, či sa vám Quint oproti jednoduchšiemu EHS vôbec oplatí. Všetky zostavy nájdete aj pohromade v kolekciách SAMSUNG EHS Quint a SAMSUNG EHS Quint 3f.
Čo spraviť teraz
Tepelné čerpadlá nepredávame z e-shopu a je to zámer. Pri Quinte to platí dvojnásobne: zostava závisí od tepelnej straty domu, typu vykurovacej sústavy, počtu a umiestnenia vnútorných jednotiek, prípravy teplej vody a od toho, kam sa vonkajšia jednotka zmestí. Návrh od stola býva buď predimenzovaný, alebo nedostačujúci — a obe stoja peniaze.
Ako to prebieha u nás: ozvete sa, dohodneme termín obhliadky a prídeme. Na mieste odmeriame, prejdeme izbu po izbe, kde má byť klimatizácia, a spýtame sa na spotrebu aj na to, čo vás na súčasnom kúrení najviac trápi. Potom dostanete návrh konkrétnej zostavy s cenou — a rovnú odpoveď, či je pre váš dom vhodnejší Quint, klasické EHS, alebo dve samostatné zariadenia.
Čo je v tom zahrnuté: projekcia, montáž certifikovaným technikom, uvedenie do prevádzky aj nastavenie teplotnej krivky, ktorá rozhoduje o vašich účtoch. Aplikáciu SmartThings vám spárujeme a vysvetlíme priamo pri odovzdaní. Ceny držíme podľa garancie férovej ceny a pomôžeme aj s financovaním.
Orientačnú cenu zostavy si viete pozrieť ešte pred obhliadkou. V konfigurátore tepelných čerpadiel zadáte typ domu, vykurovanú plochu a napájanie a uvidíte odporúčané zostavy SAMSUNG a DAIKIN s orientačnou cenou (cena zostavy je bez klimatizačných jednotiek). Či sa vám Quint oplatí, rozhodne až návrh pre váš dom.
Dohodnite si bezplatné zameranie — nezáväzne a bez toho, aby ste sa dovtedy museli v niečom vyznať. Ak nám z čísel vyjde, že sa vám Quint nevyplatí, povieme vám to.
